Svěrací mechanizmus s pevnými nosnými vidlicemi TYP 474.170

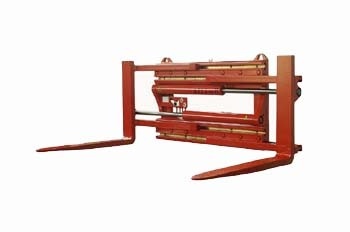

Svěrací mechanizmus s pevnými nosnými vidlicemi TYP 474.170 21_01.jpg

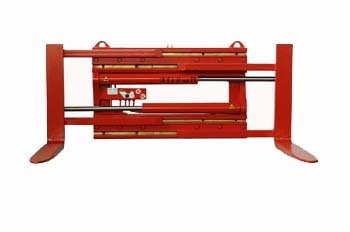

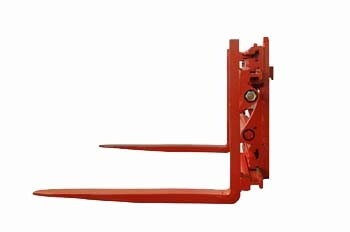

Svěrací mechanizmus s pevnými nosnými vidlicemi TYP 474.170 21_01.jpgSvěrací mechanizmus s pevnými nosnými vidlicemi TYP 474.170 21_02.jpgSvěrací mechanizmus s pevnými nosnými vidlicemi TYP 474.170 21_03.jpgSvěrací mechanizmus s pevnými nosnými vidlicemi TYP 474.170 _21.jpg

* označené modely mohou manipulovat s europaletami.

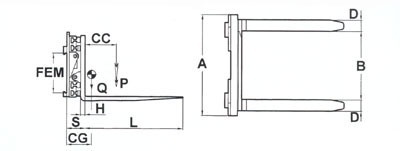

Typ Nosnost zařízení Nosnost na vidlicích LSP Šířka rámu FEM Rozevření C Hmotnost
P (kg) P (kg) CC (mm) A (mm) (ISO) min (mm) max (mm) H (mm) S (mm) D (mm) L (mm) CG (mm) (kg)
11L039G1A0004* 800 1000 500 850 I 340 1380 40 149 100 1200 191 243
11L039G1A0005 800 1000 500 950 I 440 1680 40 149 100 1200 194 252
11L039G1A0006 800 1000 500 1050 I 540 1980 40 149 100 1200 188 261
11L03AQ3A0004* 1200 1400 500 850 II 340 1380 40 149 100 1200 191 243
11L03AQ2A0013 1200 1400 500 950 II 440 1680 40 149 100 1200 194 252
11L03AQ2A0007 1200 1400 500 1050 II 540 1980 40 149 100 1200 188 261
11L03BE2A0018* 1400 1900 500 950 II 360 1510 40 182 100 1200 188 349
11L03BE2A0019 1400 1900 500 1050 II 460 1810 40 182 100 1200 185 365
11L03BE2A0026 1400 1900 500 1150 II 560 2110 40 182 100 1200 182 381
11L03BE2A0027 1400 1900 500 1250 II 460 2010 40 182 100 1200 181 386
11L03CG2A0006* 1700 2100 500 950 II 360 1510 40 182 100 1200 188 349
11L03CG2A0009 1700 2100 500 1050 II 460 1810 40 182 100 1200 185 365
11L03D62A0023* 1900 2400 500 1050 II 330 1580 45 187 120 1200 202 393
11L03D62A0034 1900 2400 500 1150 II 430 1880 45 187 120 1200 199 409
11L03D62A0035 1900 2400 500 1250 II 530 2180 45 187 120 1200 195 425
11L03D62A0036 1900 2400 500 1350 II 630 2480 45 187 120 1200 192 441
11L03EY3A0012* 2400 2900 500 1050 III 330 1580 50 187 120 1200 202 393
11L03EY3A0021 2400 3900 500 1150 III 430 1880 50 187 120 1200 199 409
11L03G03A0022 2700 3600 500 1100 III 470 1840 50 215 120 1200 208 506
11L03G03A0023* 2700 3600 500 1200 III 320 1640 50 215 120 1200 204 514
11L03G03A0019 2700 3600 500 1300 III 470 2040 50 215 120 1200 202 539
11LO3HY3A0014 3500 4500 500 1200 III 350 1760 50 225 150 1200 216 580
11LO3HY3A0015 3500 4500 500 1300 III 450 2060 50 225 150 1200 215 606
11LO3HY3A0016 3500 4500 500 1400 III 550 2360 50 225 150 1200 213 632
11LO3KQ3A0001* 4500 5000 500 1400 III 260 1760 50 240 150 1200 194 695
11LO3KQ3A0002* 4500 5000 500 1600 III 260 1990 50 240 150 1200 196 710
11L03LM4A0001* 5000 6000 600 1500 IV 260 1890 50 245 120 1200 205 740
11L03LM4A0002* 5000 6000 600 1700 IV 260 2090 50 245 150 1200 210 755
11L03ND4A0001* 6000 7000 600 1500 IV 260 1890 50 265 150 1200 220 855
11L03ND4A0002* 6000 7000 600 1700 IV 260 2090 50 265 150 1200 225 875
11L03Q54A0001* 7000 8000 600 1750 IV 160 2040 50 280 200 1200 240 1010
11L03Q54A0002* 7000 8000 600 2000 IV 160 2290 50 280 200 1200 260 1040
  • Na konkrétní požádání lze dodat uvedené přídavné zařízení s odlišnými rozměry než je vyobrazeno.
  • Maximální pracovní tlak 175 Bar.
  • Součástí dodávky je dvojitý pojišťovací ventil.
  • Přídavné zařízení vyžaduje jednu hydraulickou sekci u čelního vysokozdvižného vozíku.
  • Zařízení lze dodat s integrovaným a polointegrovaným bočním posuvem.

Výpočet zbytkové nosnosti
